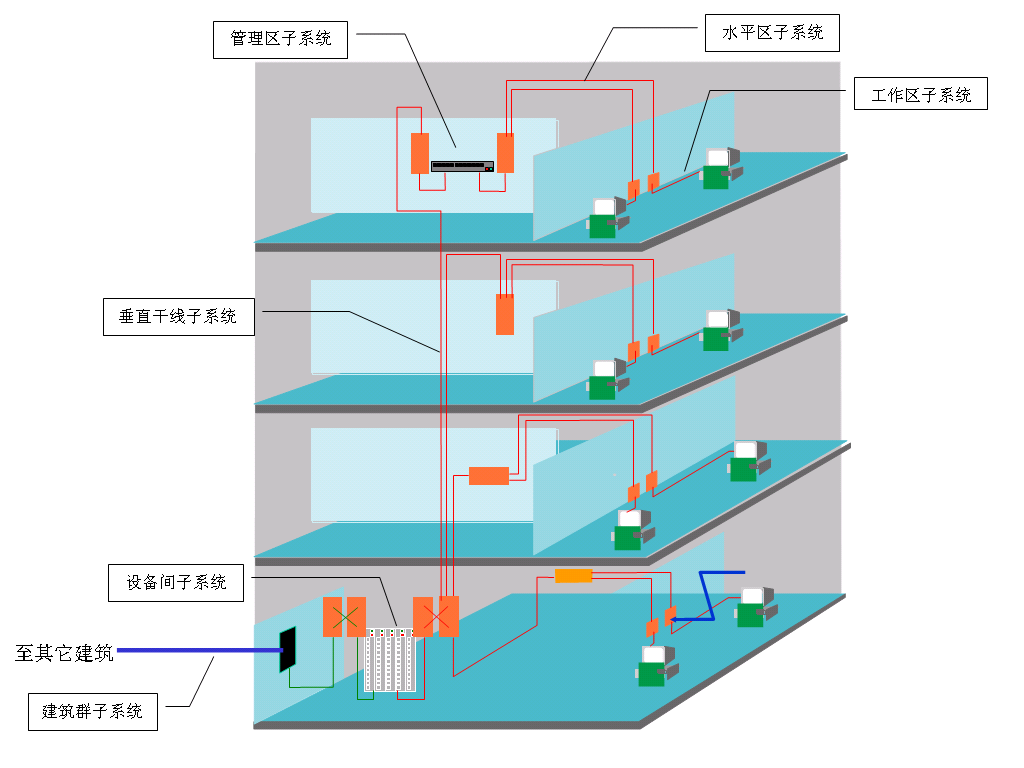

綜合布線系統

 綜合布線系統是構成智慧園區各大樓網絡系統的基礎通道，負責實現大樓內各自系統內部和相互之間的連接，提供先進、可靠的信息通道，支持語音通信、數據通信、圖文圖像等多媒體信息的傳輸，為整個辦公大樓建設鋪設一條信息“高速公路”。為語音、數據及多媒體應用提供實用、可靠、靈活、可擴展的介質通路，是各弱電及信息系統基礎保障。

綜合布線系統的設計遵循以下原則：

①滿足相關的國際標準和國家標準；

②實用性：滿足電話通信系統、辦公自動化和計算機網絡系統對布線的需求。能兼容話音、數據、圖象的傳輸，并可于外部網絡連接。

③靈活性；為開放式結構，能支持話音及多種計算機數據系統，在應用上能支持會議電視、多媒體等系統的需要。即任一信息點能夠連接不同類型的設備，如計算機、打印機、終端或電話、傳真機。

④模塊化：布線系統中，除去固定在建筑物內的線纜外，其余所有的接插件都是積木式的標準件，以方便管理和使用。

⑥擴充性：布線系統是可擴充的，以便將來有更大的發展時，很容易將設備擴展進去。本方案采用樹狀星型結構，以支持目前和將來各種網絡的應用。通過跳線和不同的網絡設備，可以實現各種不同邏輯拓撲結構的網絡。

⑦可靠性：以具有高可靠性的機柜型配線系統為核心，添入了使線纜不會對模塊產生拉力的線纜管理器和不會對RJ45頭產生拉力的跳線管理器，努力提高系統可靠性；

⑧經濟性：在滿足應用要求的基礎上，盡可能降低造價；

園區網絡系統

   智慧園區網絡需充分考慮到現有業務的滿足、未來的擴容能力以及對未來業務的平滑支撐能力，建議數據中心網絡總體設計思路如下：

        采用“扁平化、大接入”架構，數據中心布局采用MOR（Middle of Row）模式，可為托管用戶，尤其是高價值用戶提供更高等級的端口。

        核心層采用大容量高密萬兆線速數據中心級核心交換機，接入層采用機架式交換機。

        采用網絡融合安全的理念完成安全域的安全加固，采用多業務增值業務框的方式為用戶提供豐富的安全增值業務。

        整體網絡和安全建設遵循綠色環保的要求，從設備耗電量、設備系統設計以及設備形態等方面綜合考慮綠色環保要求。

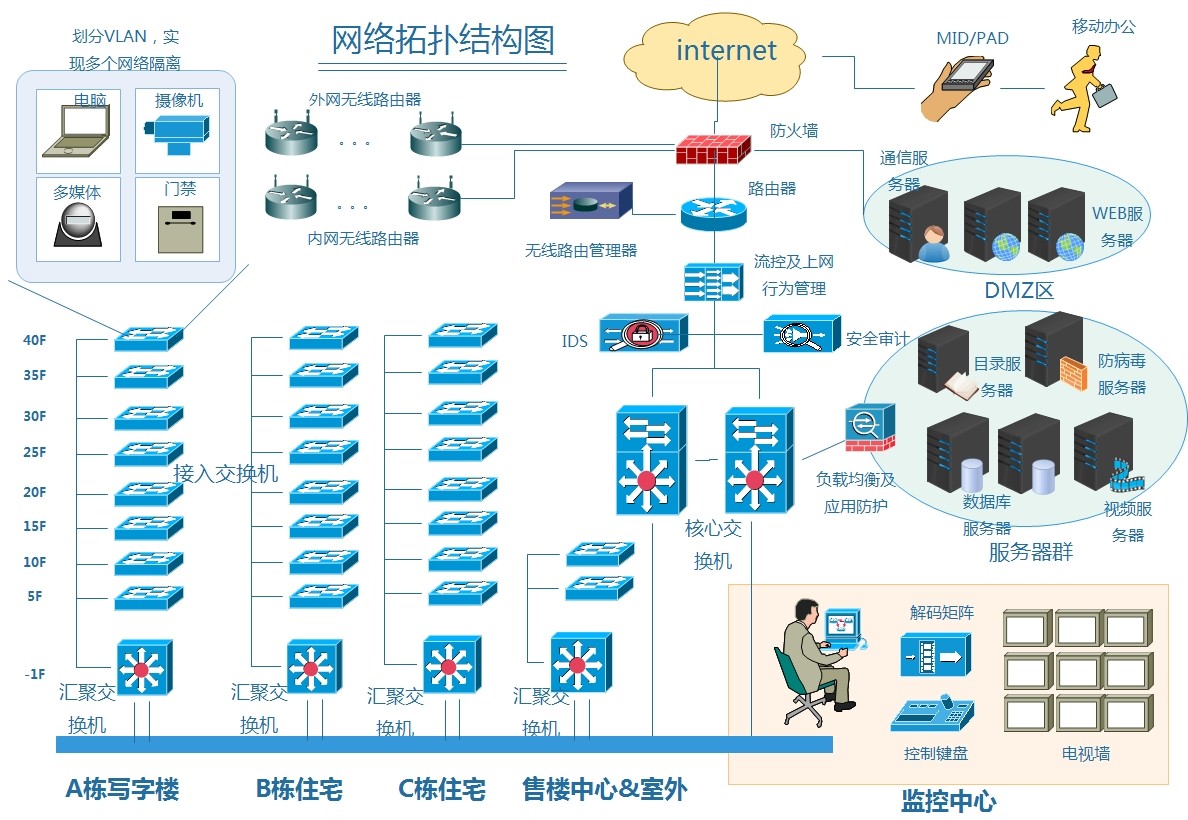

網絡結構拓撲圖如下：

 園區計算機網絡系統主要劃分內部有線局域網、無線WIFI網絡。內部局域網又因電腦、攝像機、多媒體、門禁等劃分不同的VLAN,實現網絡隔離；無線WIFI分內外兩部分。

 整個網絡采用星型結構，并且采用三層網絡結構設計，核心層提供充足的網絡容量，用于實現各個子網間的互聯，其主要考慮的是網絡帶寬、轉發性能及可靠性。核心層采用兩臺同配置的多層交換機形成雙星形結構，所有匯聚交交換機均分別連接至兩臺核心設備，保證設備及鏈路的冗余。

 匯聚層采用高性能的3層交換機，用于對下聯的網段進行匯聚，并作為相連子網的網絡邊界進行流量、訪問權限、QoS等方面的策略控制。辦公網、及數據中心網段匯聚至各自的匯聚交換機，再通過匯聚交換機連接至核心層交換機，實現子網間的互聯及對外訪問。

 接入層采用百兆交換機通過超五類銅纜連接樓內的電腦等數據終端，接入層設備通過一條或多條光纖鏈路上聯至匯聚交換機。
